Sarvatör
Dereceli veya derecesiz kalıplar titreşimli bozma alanı üzerine yerleştirilir. Aşınmaya dayanıklı malzemeden imal edilmiş kırıcı barlar, kalıbın kolay bozulmasına yardımcı olmak için dizayn edilmiştir.
Bozma da bozulan kum kesekleri aşağıdaki ilk eleğin üzerine düşer. Burada yine titreşim altında kum birbirine sürtülerek, ebatı düşürülür.
Birbirlerine sürtülen kumlar ikinci eleğin üzerine düşerler. Burada kum normal tane boyutuna getirilir.
Ünitenin arka burun kısmında bulunan üçüncü ince elekten kum geçerek yoluna devam eder. Üçüncü eleğin boyutundan büyük olan topaklanmış tanecikler, ünitenin arka burun kısmının yan kanallarından dışarı atılır.
Hooper
Hopper, Pnömatik Kum Sevkedici’nin üstüne yerleştirilmektedir. Sarvatörden gelen kumlar, bu hopper içinde dozajlanır, pnömatik kum sevkedicinin doluluk oranına göre klape otomatik olarak açılıp, kapanmaktadır.

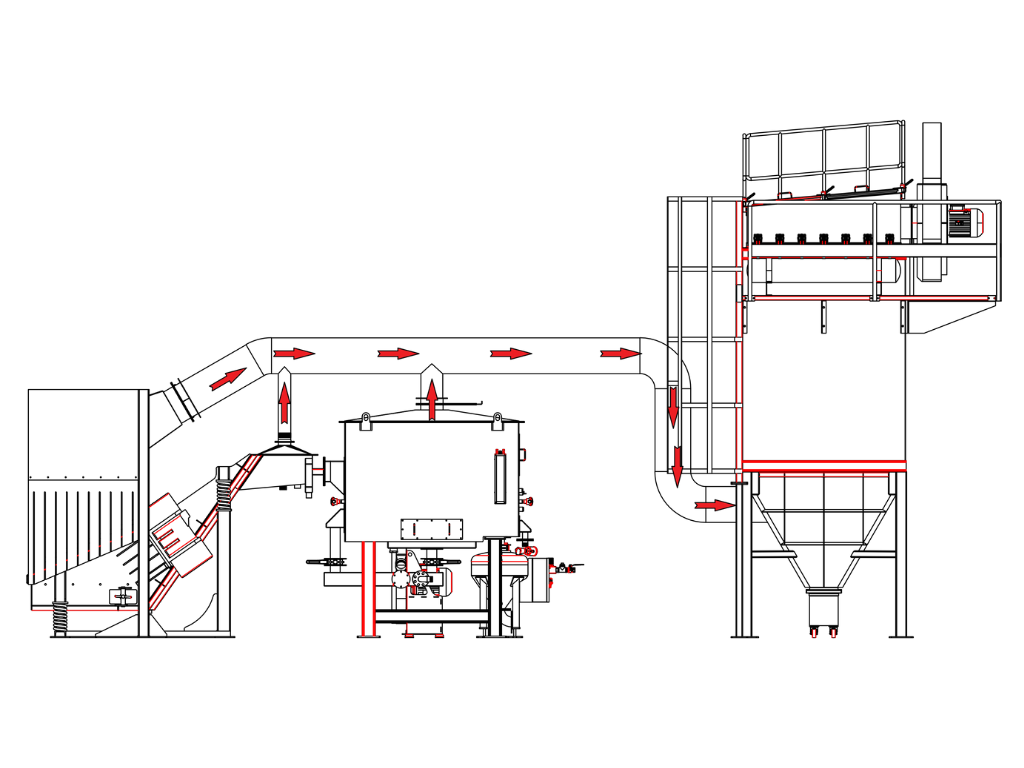

Kum Soğutucu/Sınıflandırıcı
Kum Soğutucu/sınıflandırıcı ünite tipleri kapasite ve kum sıcaklığı gereksinimlerine göre değişmektedir. Üniteler, modüler dizayna göre imal edilirler ve ana gövde içinde yer alan ve giriş ile çıkış kısımları arasında bulunan birleşik soğutucu eşanjörden oluşur.
Kum soğutucunun içinde akışkan yatak halinde ilerler ve bir seri bölme ve setlerin yönlendirmesi vasıtası ile eşanjörün soğutma borularının her yönüne temas ederek kumdan suya optimum ısı transferi olmasını sağlanır.
Soğutucudan çıkan kum sıcaklığı dışarıdaki ortam sıcaklığı ile birlikte gelen soğutma suyu miktarına ve sıcaklığına bağlıdır. Ancak genel tipik koşullar altında kum sıcaklığı, eşanjör içerisinden geçen suyun giriş sıcaklığının 6 derece üzerine kadar düşürülmektedir.
Soğutucuda kumun sınıflandırılması, kumun içerisinde bulunan ince tane ve tozların emiş davlumbazından hava akımı ile dışarıya atılmasıyla sağlanır. Emiş davlumbazında bir muayene kapısı ve manometre bulunmaktadır. Manometrede doğru negatif basınç elde edilmelidir.
Üniteden alınan ince taneler uygun ölçüdeki filtrede tutulur.
Pnömatik Kum Sevk Edici
Bu ünite bir kum silosunun altında veya reklamasyon sisteminin sonunda yer alabilir. Pnömatik kelebek vana açılarak içine kumu alır. Kontrol panelinin içerisinde yer alan zamanlayıcı ile kontrol edilir. İçi dolduğu zaman, ünite basınçlandırılır ve boru boyunca kumun ilgili siloya sevk edilmesi sağlanır.
Üniteden kum sevk edildikten sonra, kelebek vana tekrar açılır ve ilgili silodaki yüksek seviye probundan silo dolu sinyalini alana kadar veya ünitenin üst tarafındaki probdan içeriye alacak kum yok sinyalini alıncaya kadar çevrim bu şekilde tekrar eder. Silodaki kum seviyesi doludan aşağı doğru inince çevrim yeniden başlar.
Ünitenin kendi üzerine monteli bir kontrol paneli bulunmaktadır.
